風電油液金屬磨損在線監測傳感器產品說明



機械設備80%的隱患來自于潤滑、磨損故障，這是大型設備失效的主要原因。潤滑油是機械設備的“血液”貫穿于設備運行全生命周期，它在機械設備中起著密封、潤滑、減磨、冷卻、清洗、減振和防腐等重要作用，其中蘊藏著豐富的來自機器運動摩擦副表面的信息。對潤滑油進行監測可以及時了解設備狀態、合理安排檢修時間，減少故障停機與定期檢修對生產的影響，不僅延長了設備的平均故障間隔時間，還提高了生產率。傳統的潤滑油狀態監測是指利用實驗室的物理化學分析技術對機器設備正在使用的潤滑油樣品進行綜合分析，獲得設備潤滑與磨損狀況的信息，并據此預測設備磨損過程的發展，及時發現故障或預防故障的發生。根據調查發現，離線油液分析的有50%沒有發現問題，45%顯示失效即將發生，僅5%檢測出嚴重問題。這樣消耗了大量人力物力，卻無法及時診斷問題，因此在線油液中金屬磨屑的監測十分必要。





在線監測設備磨損狀況，延長設備壽命。

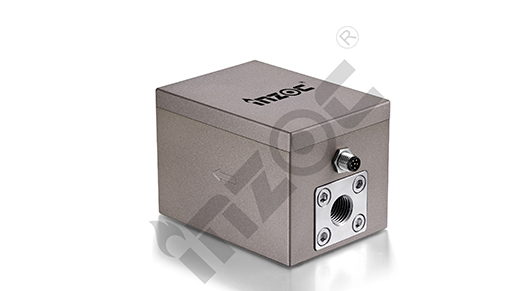

磁吸附式鐵磁顆粒傳感器通過檢測鐵磁顆粒來測量機械部件的磨損狀況。傳感器上設有螺紋，可直接集成到齒輪箱或循環潤滑回路中，通過在線監測金屬屑的積累程度、大小、時間，早期檢測設備的磨損和損壞，可以計劃維修措施，減少停機時間，延長設備壽命。



電磁式油液金屬磨粒傳感器是在線測量油液中金屬磨粒的數量、大?。ㄔ趥鞲衅髁砍虄?nèi)根據顆粒大小，鐵磁性顆粒分十個尺寸帶，非鐵磁性顆粒分四個尺寸帶）和性質（鐵磁性和非鐵磁性）的傳感器。IFM-3系列傳感器具有組網運行，實時監測的功能。



技術亮點



1、高精度



采用先進電渦流技術最小解析為30um



2、涵蓋廣



可同時檢出鐵磁非鐵磁顆粒



3、高適應性



定制化的接口設計，涵蓋不同應用場景



應用范圍



能源化工：風電齒輪箱、海上鉆井平臺石化工廠、水泥廠、火電、水電、煤礦設備



大型設備：船舶、車輛發動機、大型采煤機、壓裂車、吊車、盾構機，齒輪潤滑設備

行業應用





技術參數



工作介質：潤滑油 電源供電電壓：DV9V~32V



工作溫度：-40℃～+120 ℃



工作介質壓力：≤2MPa，瞬時3MPa 防護等級：IP68



磨損監測：鐵磁顆粒 ＞＝30um  非鐵磁顆粒 ＞＝150um



信號通信接口：4~20mA RS485 MODBUS RTU,RS232  外殼材料：鋁合金+316不銹鋼



信號輸出：6芯航插
